氣體檢測儀器RS485通訊協議接口說明
發布時間：2022-03-11
作者：深國安電子
分享到：
目前傳統的氣體檢測儀器RS485通訊協議標準接口，是一種信號傳輸方法，具有傳輸速度快、距離遠、抗干擾能力強、可以掛接多臺設備等優勢，那么大家可知道氣體檢測儀器RS485該如何去連接呢?這就要對RS485通訊協議接口基礎知識有所了解，下面深國安給大家詳細解說。
氣體檢測儀器RS485通訊協議接口說明:
RS485的電氣特性：邏輯“0”以兩線間的電壓差為+(2—6)V表示;邏輯“1”以兩線間的電壓差為-(2—6)V表示。接口信號電平比RS232降低了，就不易損壞接口電路的芯片，且該電平與TTL電平兼容，可方便與TTL電路連接。
不過對比RS232而言，采用RS485RS-485通訊速度快，數據更高傳輸速率為10Mbps，并且RS-485接口是采用平衡驅動器和差分接收器的組合，抗共模干擾能力增強。
另外，關于很多小伙伴也問到，氣體檢測儀器RS485通訊接口最多可連接多少探測器設備，常規RS485總線一般更大支持32個節點，但如果有需求更多連接探測器的話，則建議可以使用特制的485芯片，理論上最大可支持達到128個或者256個節點探測器設備進行組網通訊。

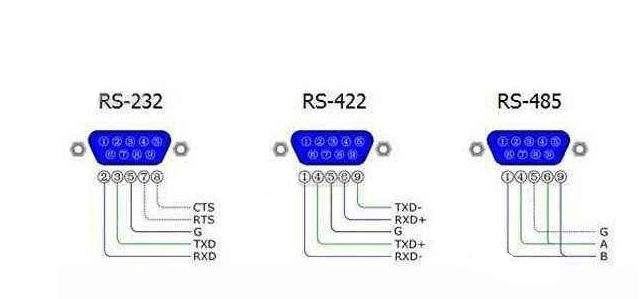

氣體檢測儀器RS485接口參考連線方法
